C-4-1 电机旋转轴的摆动幅度测量

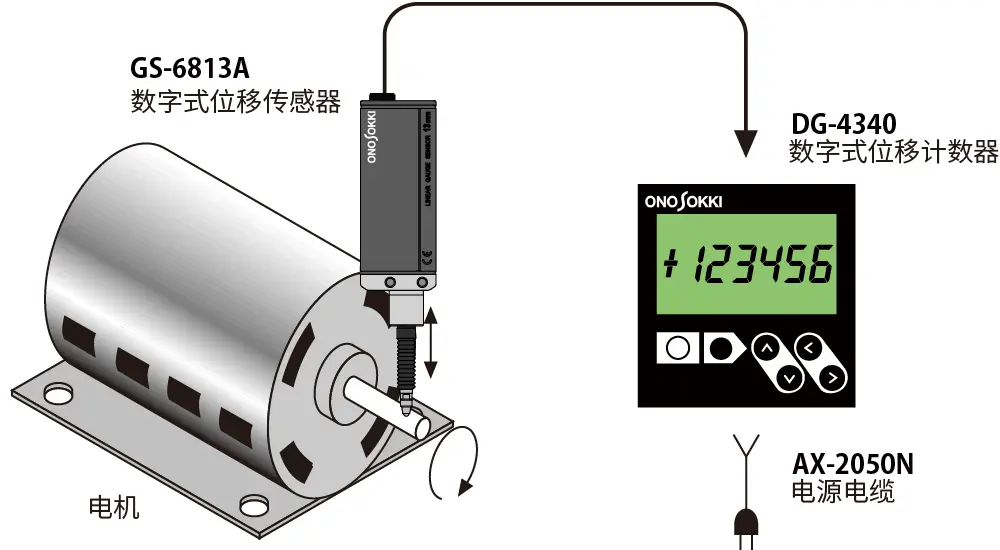

● 如图所示，将位移传感器接触轴并缓慢旋转轴进行测量。

● 测量电机轴的旋转振动。由于是在振动较大的环境下进行测量，建议使用耐振动型的位移传感器。具有合格/不合格判定功能。测量单位为1μm。

● DG-4340数字式位移计数器的测量值相对设定的判定值“Lower（低）”或“Upper（高）”时，液晶背光灯将变为“红色”并判定为不合格。

● 对数字式位移传感器施加横向应力时，建议采用通过夹具等进行间接测量的方法。通过这种方法，可以避免给传感器施加负荷。但是间接测量时根据使用的夹具不同有可能会影响测量精度，烦请注意。

产品配置
