| 配套数字式位移传感器 | GS，BS系列(HS系列不配套) |
|---|---|
| 表示器 | 荧光表示器7位 |
| 表示范围 | 0.0000-±99.9999 [*1] |
| 输入信号 | 90°相位差信号(方波)，线驱动或电压信号 |
| 外部控制输入信号 | 保持、复位 |
| 电源 | AC 100 ～ 240 V |
| 使用温度范围 | 0 ～ 50 ℃ |
| 保存温度范围 | -10 ～ 60 ℃ |
| 外观尺寸 | 96(W) x 48(H) x 148(D) |
| 重量 | 370 g |
| 附属品 | 使用说明书 |
*1 计数值仅限于±400,000。如需超出此值可通过设定偏移值或系数值得到相应的数值。
| 名称 | 功能 | 规格 | 型号 | |
|---|---|---|---|---|
POWER* |
AC 电源 | AC 100～240 V (50/60 Hz) | 标准配件 | |
| DC 电源 | DC 12～24 V ± 5 V | TM-0301 | 选配件 | |
| A 单元 | 比较结果输出 | 出力仕様 1组闭合接点输出(机械式继电器) COMP1、COMP2、COMP3的输出 最大接点容量 DC 30 V / 1 A， AC 250 V / 1 A |
TM-0340 | 选配件 |
| B 单元* | BCD 输出 | BCD码(更新时间 10 ms以内)集电极开路输出 7位并行输出 |
DG-0522 | 选配件 |
| RS-232C | RS-232C 功能 通信方式:串行方式 传送速度:9600 bps、19200 bps 测量数据的输出，测定条件的设定与取得。 |
TM-0350 | 选配件 | |

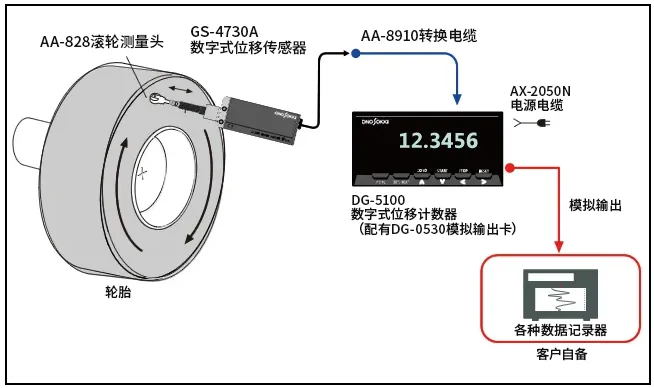

| C 单元 | 模拟输出 | 输出方式:电压或电流 变换方式:12bitD/A 输出电压:-10 ～ +10 V/F.S.(F.S.可任意设定) 输出电流:0～16 mA 或 4～20 mA/F.S. (F.S.可任意设定) 输出阻抗:电压输出时 100 kΩ以上，电流输出时500 Ω以下。 线性误差:. ±0.3 %/F.S |
DG-0530 | 选配件 |
| D 单元 | 信号输入 | 线驱动，电压信号(使用变换器)对应，传感器用5 V电源。 | 标准配件 |
* 选择其中之一。
 |
AA-8901/8902/8903/8904 位移传感器延长电缆（GS-3813・3830用） |
