O-Solution DS-5000
声功率级测量系统 New

随着汽车电动化带来的电机和变频器的普及，以及家用电器效率的提高，越来越多的产品会产生高频声音。由于高频声音的大小会随聆听位置的不同而变化，因此很难评估单点的噪声级。正因为有这样问题的存在，能够捕捉整个辐射表面声音的声功率级的使用正在不断地扩大。
本系统可提供符合标准的测量结果，并可轻松确认声音的发生源头与频率峰值，从而实现高效的噪声对策。

声功率级是声源在单位时间内辐射到空气中的声能总量。常规声压级的值会受声源的远近或试验环境影响而发生变化，与此相对的是，声功率级是声源特有的值。因此，声功率级是制定各类设备噪声规格和评估标准、评价降噪效果的有效指标，也是许多国家用于环境标志和噪声法规的全球性指标。

ISO 标准和 JIS 标准规定了测量声功率级的方法。测量原理包含了使用传声器的声压法和使用声强探头的SI法。

在半消声室进行声压法声功率级测量的流程如下图所示。根据标准布置测试环境与传声器，并获得每个测量点的声压级（背景噪声、目标声源和使用了环境校正的参考声源）。然后，通过添加标准中规定的校正项来计算声功率级。

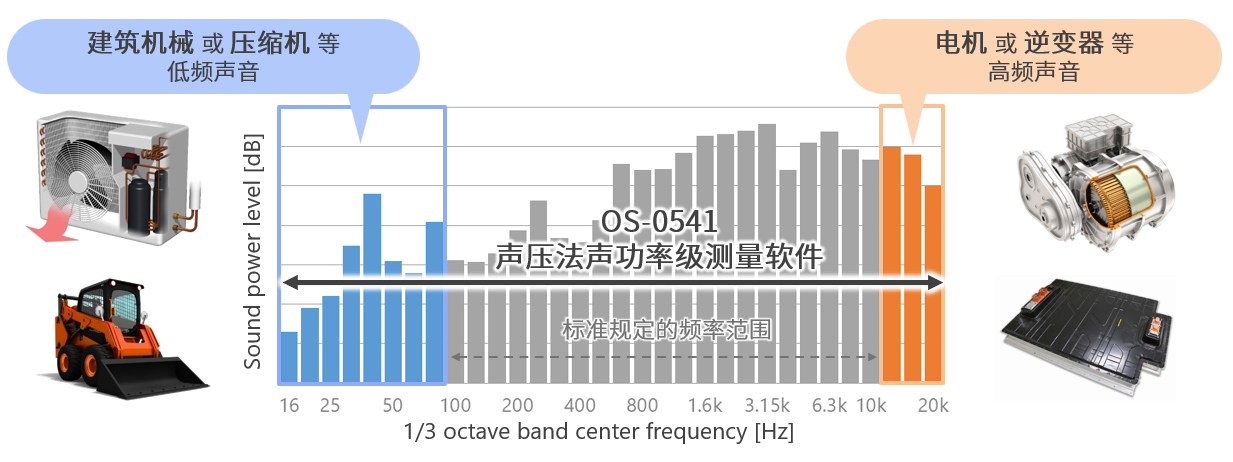

该标准通常计算的分析频率范围最高为 10 kHz，但也可以将其扩展用来确认高频声音的声功率级。
如果测量点数量较多，可以进行多次分段测量。^*1

• 可边采集数据边进行分析（使用非传声器的其他类型传感器也能同步采集）
• FFT,瞬时声功率级的计算 ^*2
• 显示声压级分布

在根据标准计算出声功率级后，可利用采集到的数据进行详细分析。
在后期分析中可以计算 FFT 和瞬时声功率级，并有效识别导致声功率级增加的频率峰值、时间和声源位置。这样一来，无需重新测量即可进行原因分析，从而节省了噪声测试的成本。

^*1　在声源有可重现性且稳定的情况下可以使用。
^*2　虽然进行了符合标准的背景噪声和区域校正，但由于其计算的频率分辨率或时间分辨率与标准不同，因此不符合标准，只是参考值。
^*3　要以FFT频率分辨率计算声功率级,需要另外购买OS-0522 FFT分析功能。

符合适用于各类被测物的标准
由于声功率级是标准化的所以其不受被测物的限制，可以在各种环境中进行测量。OS-0541支持声压法声功率级标准，该标准使用传声器进行测量，
要实现该测量需额外购买OS-0524 倍频程分析功能。

在半消声室测量声功率级
此为最广泛使用的测量方法。测量时，在被测物的周围布置半球形或是矩形的测量点。

在消声室测量声功率级
与半消声室相比，此方法可以以更少的测量点实现较好的测量精度。有直接法与比较法两种，OS-0541 只支持比较法。

可对应针对办公自动化设备的特定标准
ISO 7779 单项标准规定了计算机、打印机与多功能机的辐射声测量方法。该标准用于获取环境标志。除声功率级以外，还要计算出测量操作员或是旁观者位置处的辐射声压级，必要时还需计算突出的离散音调。

支持的标准

测量示例（旁观者位置的辐射声压级）

根据标准进行测量可以更为准确地掌握产品的整体声音。

测量场景

测量结果示意图

被测物的范例

空调机器、家电（洗衣机、吸尘机等）、多功能机、汽车零部件（电机）、发电机和其他机械

通过同时确认声功率级与声压级分布，可以确定声源，并有效检查对策的有效性。

内置电机的设备容易产生与转速相关的高频噪声。OS-0541 可以对测量数据进行后续处理，计算出声功率级，以便进行转速跟踪分析。通过对转速声功率级的全面了解，可以明确需要解决的性能条件问题。如果要实现该试验需要额外购买OS-0523 跟踪分析功能。

声压法声功率级测量软件（OS-0541）规格

（点击 详见 ）
